이번에 소개할 제품은 20리터 말통 자동 충진기 입니다.

즉, 빈통을 넣으면 충진해서 파렛트까지 이동되는 장치 입니다.

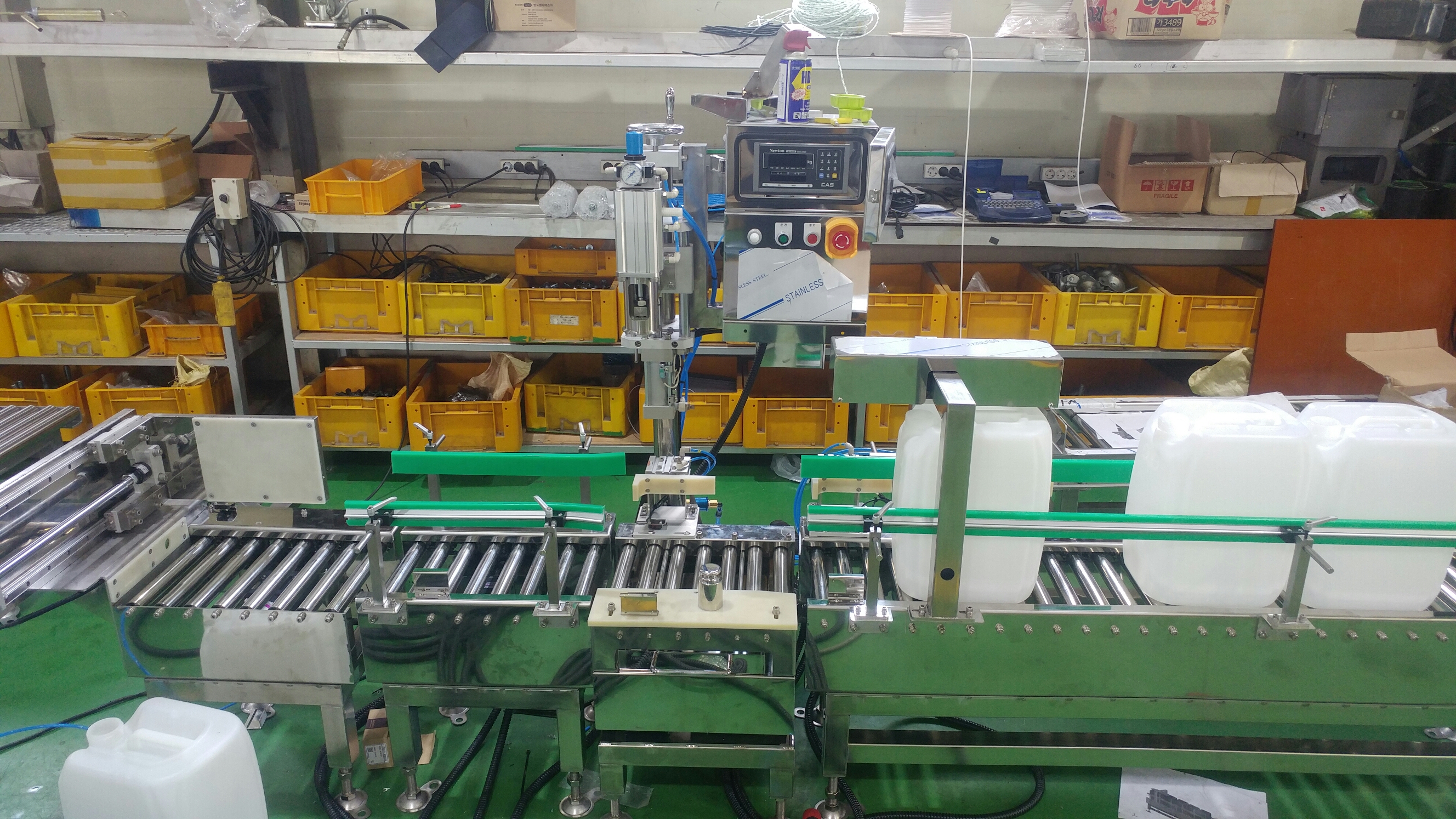

제작중에 찍은 사진이라 좀 복잡해 보이건데요. 설명을 해드리겠습니다.

먼저 오른쪽에서 빈통이 들어옵니다. 그러다가 빈통윗부분을 감지하는 장치가 있습니다.

이것은 주입구가 혹시나 반대로 놓여졌는지 확인하는 겁니다.

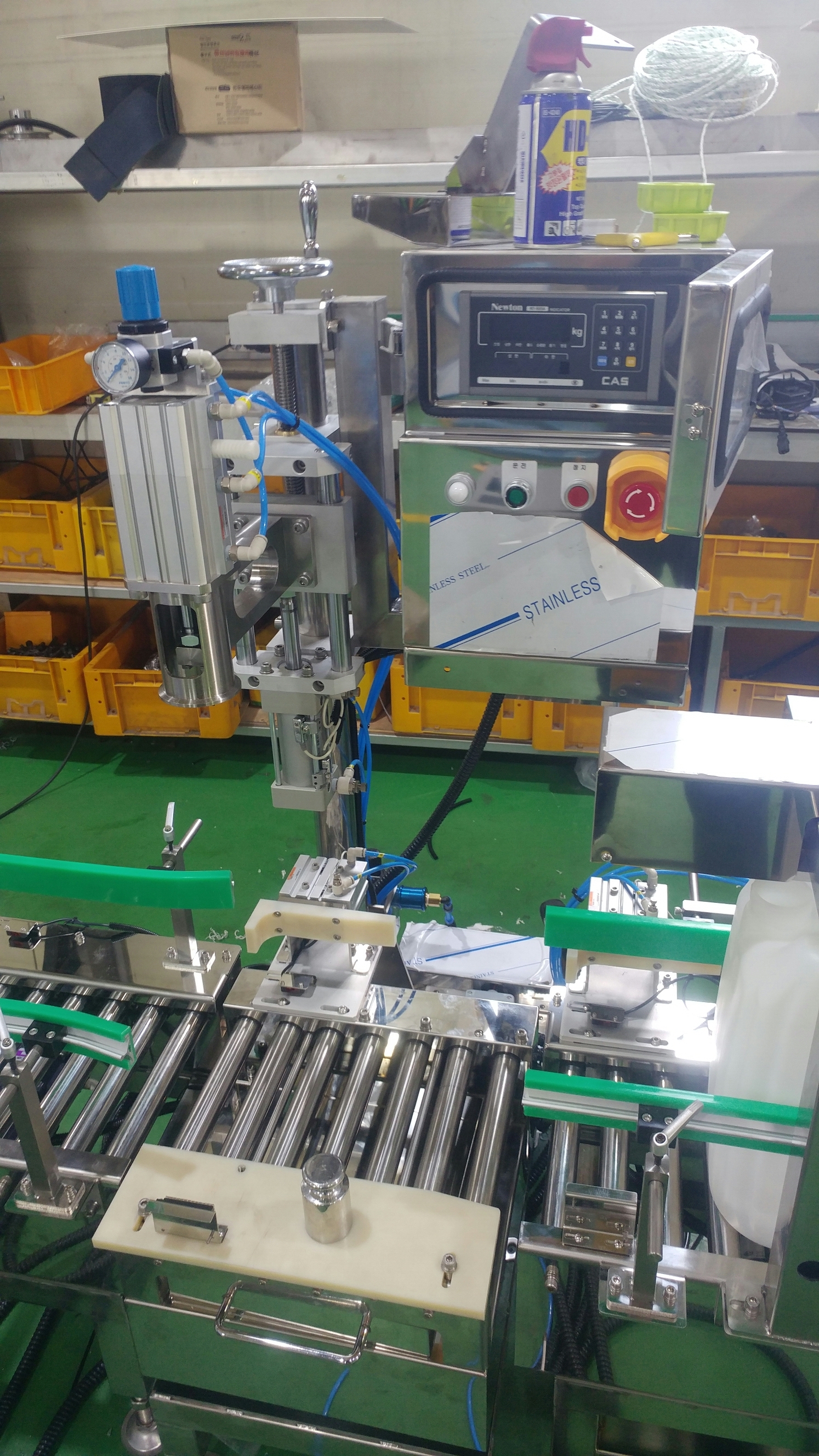

이렇게 들어온 빈말통은 저울위로 이동하게되어 충진합니다. 이번 제품은 충진은 사람이 버튼을 누르도록 되어 있습니다.

충진이 완료되면 다음 컨베어로 이동되구요. 여기서는 작업자가 수동으로 캡핑을 합니다. 그러면서 빈말통은 저울로 이동이 되겠지요.

캡핑이 된 충진된 말통은 다음 컨베어로 이동되어 파렛트까지 이동합니다.

사진상에는 파렛트로 이동되는 컨베어가 보이지 않는데요. 공간상 옆으로 빼놓은 겁니다.

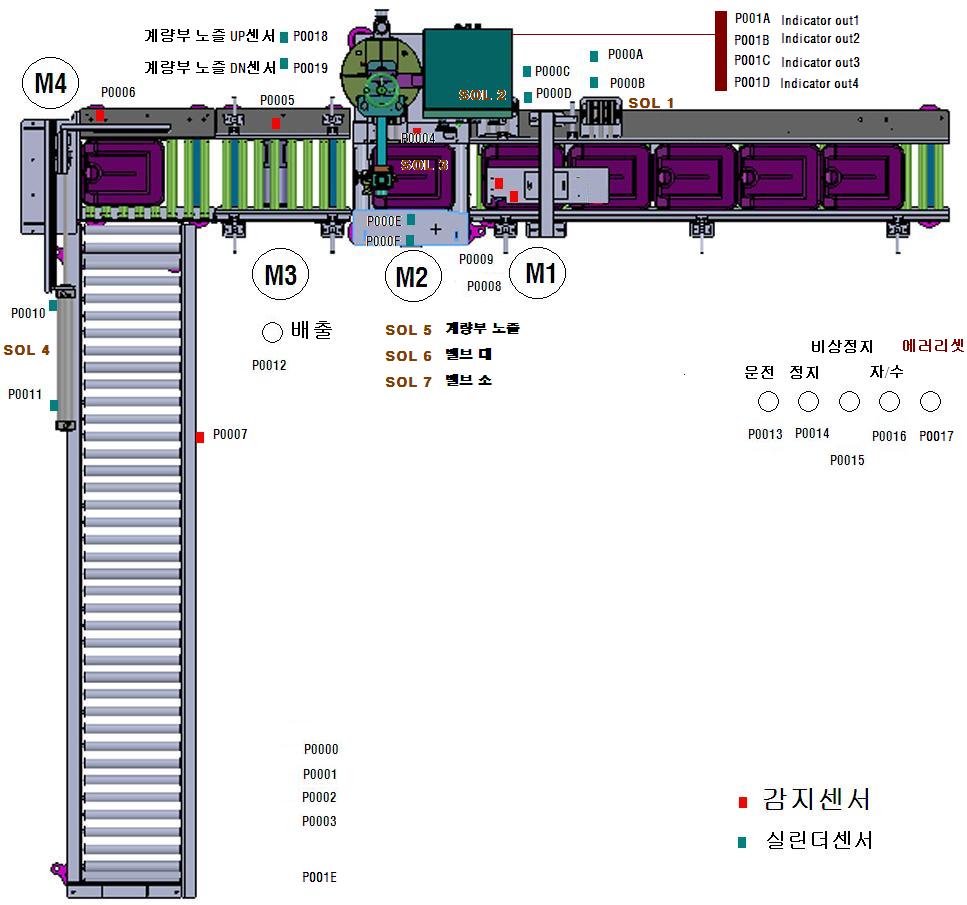

이미지로 작업된게 있어서 보시면 이해가 빠르실 겁니다.

파렛트까지 이어진 컨베어는 무구동롤러로 경사를 만들어 실린더로 밀어서 움직이게 되어 있습니다.

사진에는 보이지 않는데 원료가 유독성 물질이라 노즐에 유증기 배기장치가 있어 외부에서 유증기를 빨아당기게 되어 있습니다.
